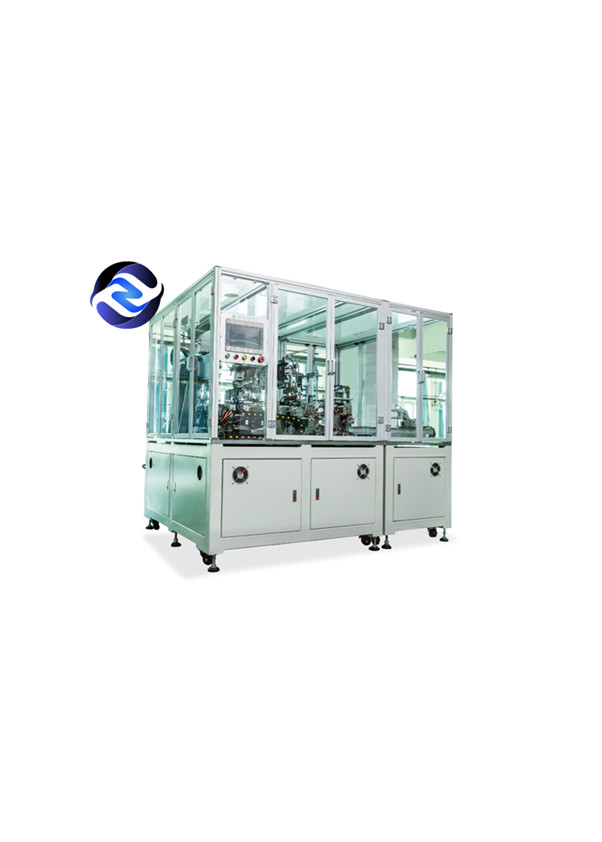

Célula de alta velocidad de la máquina de bobina del transformador cuadrado cilíndrico 300m m



Esta máquina uso principal para la producción de pilas de batería de ión de litio cuadradas del poder, y el uso principal del método Z-formado de la laminación. Los pedazos de polo positivo y negativo se han cortado que se ponen en la caja material, y los dos sistemas del manipulante que los mecanismos toman los pedazos de polo positivo y negativo de la caja material, y después de colocar exacta, alternativamente se apilan en la plataforma de la laminación. El diafragma unwinded activamente por el motor, y a través del mecanismo de la tensión y del mecanismo de la corrección, se introduce la tabla de la laminación. Después de que se termine la laminación, la célula se transfiere a la estación adhesiva del rollo de la cola a través del mecanismo de la transferencia de la célula de batería, y el rollo de la cola tailwinded automáticamente, se corta el diafragma, el pegamento se aplica automáticamente, y la célula de batería es automáticamente salida.



Usando el motor servo + el tornillo de la bola de la precisión para conducir la tabla de la laminación para moverse;

El mot servo o es el uso d para la remuneración del ion del mot del phragm del diámetro;

Con el mecanismo dling de Han del político e de la empanada del ce ative itive y negativo de la posición;

El uso de cepillos, de la electricidad estática y de otros mecanismos de prevenir la película pesada;

Adopte la plataforma del CCD +UVW para alcanzar la colocación secundaria;

El pegamento se aplica en los cuatro lados de la célula de batería para asegurarse de que la célula de batería no afloja y no deforma;

Autobús-tipo sistema de control servo;

Visualización de los parámetros de HMI.

Modelo del dispositivo	LDD01	LDD02
Anchura polar	80-150m m	150-300m m
Longitud extrema de la exposición del oído	5-20m m	5-20m m
Anchura polar de la exposición del oído	5-20m m	5-20m m
Anchura del diafragma	150-300m m	150-300m m
Anchura de célula	80-150m m	150-300m m
Exactitud de la alineación entre la placa de polo y el diafragma	Deviation±0.3mm central
Extremo del diafragma que hace frente a exactitud	±0.3mm (utilice el borde como línea de fondo para acabar alignment±0.5mm)
Exactitud adyacente de la alineación del polo	±0.3mm (tome el centro como la prueba patrón)
La exactitud total de la alineación de las placas de polo	±0.4mm (tome el centro como la prueba patrón)
Eficacia monolítica	<0.4-0.6S/PCS (duplex)	<0.8-1.2S/PCS (sola estación)
Tarifa de la cosecha	el ≥98%
Tarifa de producción	el ≥99%
peso	3600KG	2900KG
Dimensiones	3900*1700*1960m m (duplex)	2200*1700*1960m m (sola estación)
