Rodillo con dos ejes que presiona rajando la cadena de producción del electrodo de la máquina de la batería de litio Odm

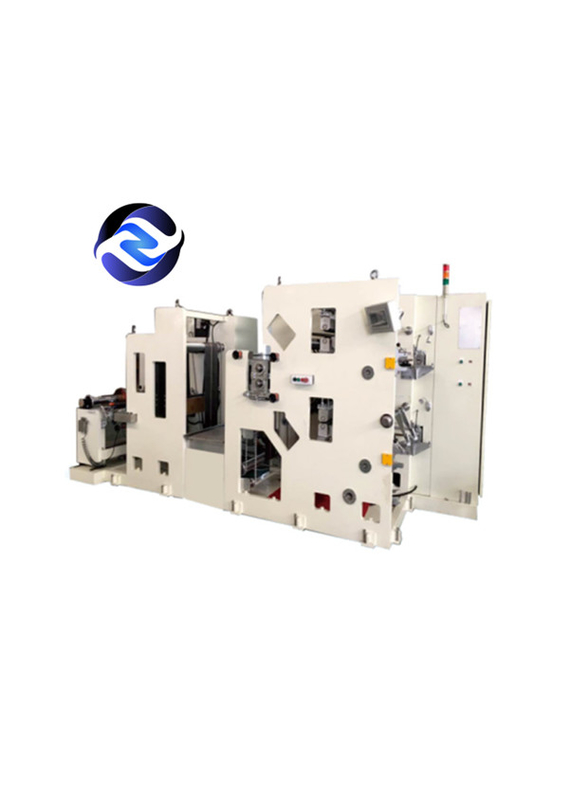

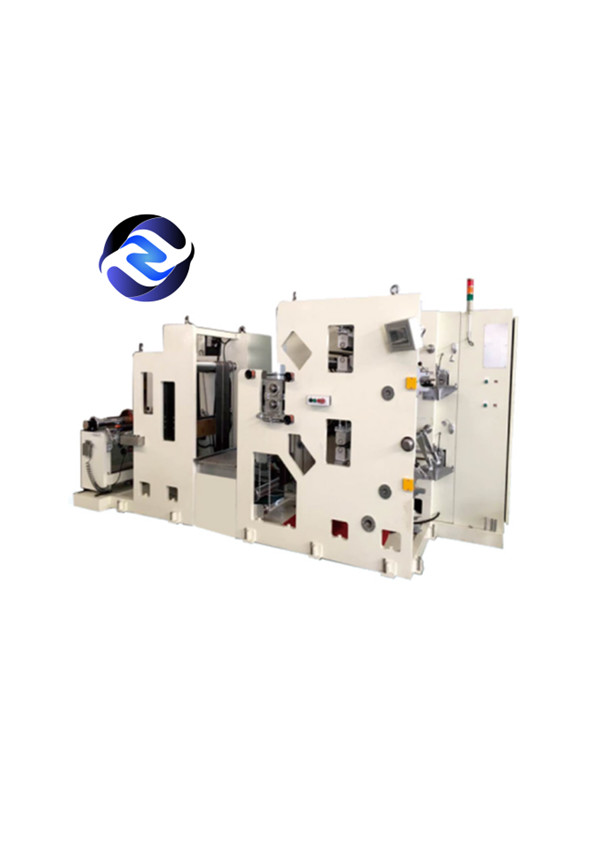

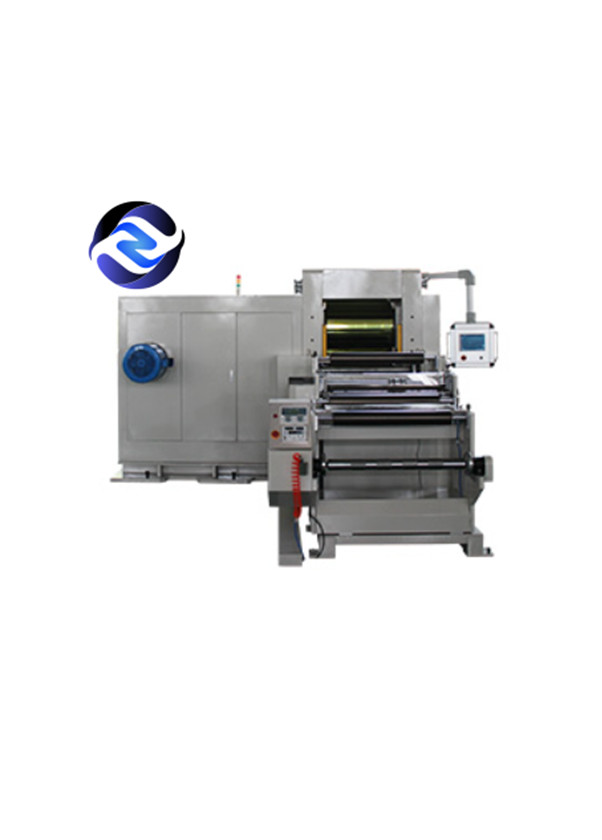

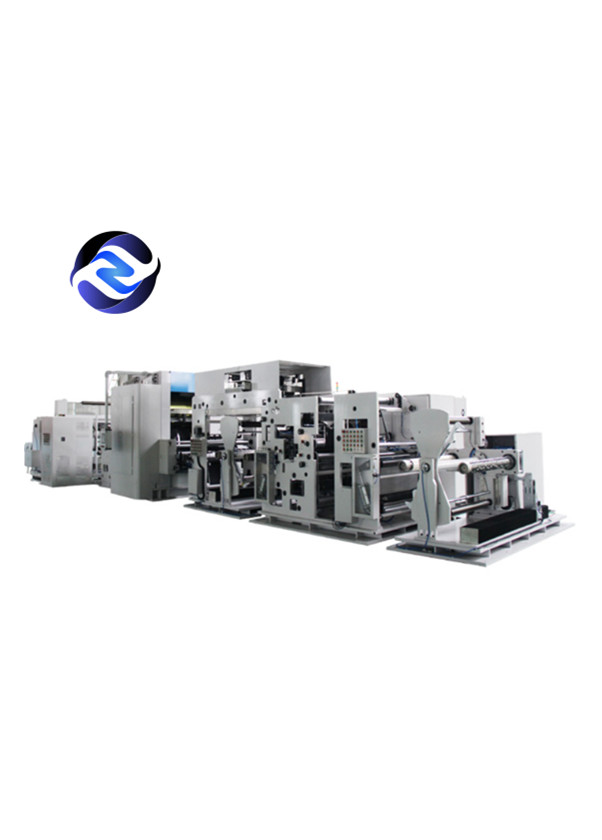

(1) modelo del producto: Rollo automático LDG11 que presiona la máquina que raja

(2) introducción de productos: La cadena de producción de la máquina que raja de la presión automática del rollo se compone de desenrollar automático de la estación doble, de empalmar automático, del rollo que presiona, de estirar y de retiro de la arruga, medida del grueso del laser, rajando, marcado del CCD detección y, y bobina automática de la cuatro-estación, y muelle del AGV de alcanzar la anchura amplia, diámetro grande de la bobina, alta velocidad, rollo continuo directo completamente automatizado que presiona la producción.

(3) forma el desenrollar: tipo con dos ejes modo automático de la bobina de la doble-estación, 6 de la placa giratoria- tirada shaftless de la extensión de lapulgada, carga máxima que lleva 1500KG, gama del diámetro de la bobina: ∮350-∮1000m m, usando atar con correa del cierre del paño, atando con correa la velocidad 10-20m/min.

(4) carga y descarga de modo: resuelva el muelle con el AGV, termine automáticamente el cambio del rollo.

(5) especificaciones del rollo: ∮750 * 1100m m, el uso eficaz del ≤ 1000m m, el ≤± redondo 0.002m m, velocidad 5-80m/minuto (regulación stepless de la anchura de la superficiedel rodillo del agotamiento de la máquina de la instalación del rollo del rollo de la velocidad).

(6) estirar el dispositivo: utilizado para eliminar los bordes ondulados generados durante el rollo del polo de la capa continua o rayada que presiona proceso

(7) control de tensión: El PLC + cilindro bajo de la fricción + tensión a circuito cerrado del ajuste del motor servo, demostración del indicador digital es control de tensión de cuatro pisos

(8) medida del grueso del laser: La comunicación con el sistema hydráulico, la presión de la prensa del rodillo se puede ajustar automáticamente en hora real de alcanzar control a circuito cerrado.

(9) rajar el grupo del cuchillo: después de que se presione el rodillo, un número de pedazos de polo de capa continuos es iinto longitudinalmente cortado 2-4 formas que arrollan, y dos grupos de modo automático el rebobinar de la cuatro-estación con dos ejes de la placa giratoria.

(10) contrayendo el carrete: tipo voladizo eje del resbalón de la subida del aire, carga máxima de 6 pulgadas que lleva 900KG.

(11) tamaño total de la cadena de producción: 17500*5500*3500m m.
